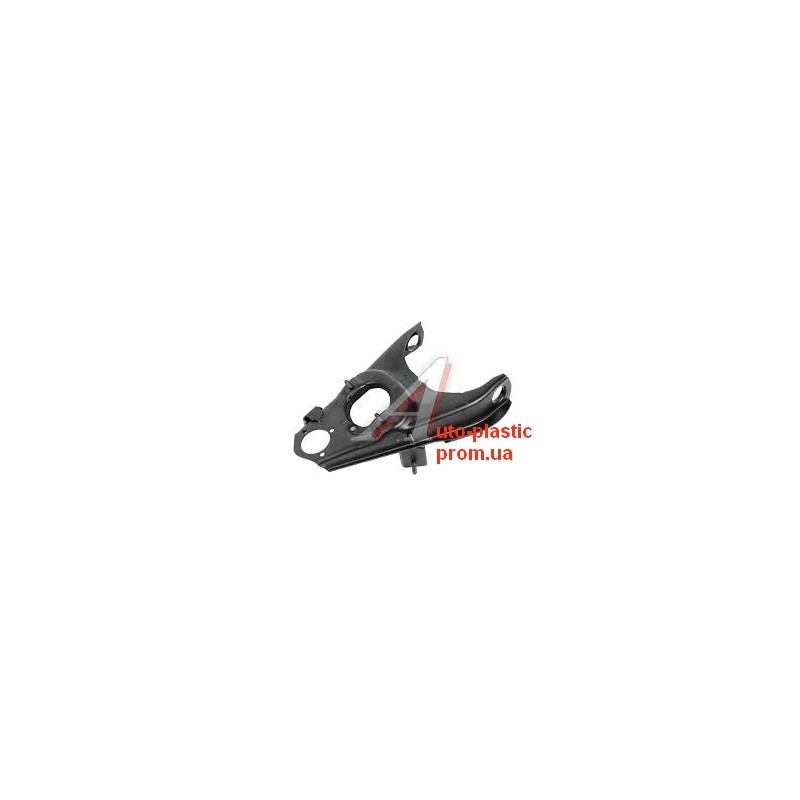

Рычаг нижний левый ВАЗ 2101, ВАЗ 2102,ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Верхний рычаг 13 подвески соединяется осью 22 со стойкой передка кузова, а нижний рычаг 36 при помощи оси 35 подвешен болтами 37 к поперечине 30 подвески, которая крепится кронштейнами 29 к лонжеронам. Между осью нижнего рычага и поперечиной установлены дистанционные 28 и регулировочные 27 шайбы. Изменением количества шайб 27 регулируют продольный угол наклона оси поворота и угол развала передних колес. Оба рычага подвески соединяются с осями через резинометаллические шарниры, обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку 25, наружную 24 и внутреннюю 23 металлические втулки. Между шарниром и гайкой устанавливается упорная шайба 26.

Пружина 38 своим верхним концом упирается через опорную чашку 21 с резиновой прокладкой 20 на стойку передка кузова. Нижний конец пружины опирается в опорную чашку 44 нижнего рычага. По длине под нагрузкой 435 кгс пружины передней подвески сортируются на группы А и Б. Пружины группы А маркируются желтой краской по внешней стороне витков, а пружины группы Б – зеленой. Ход переднего колеса вверх ограничивается упором верхнего рычага 13 в резиновый буфер 15, установленный в кронштейне 16.

Боковой крен кузова при повороте автомобиля уменьшается стабилизатором поперечной устойчивости, выполненным в виде штанги 33 из пружинной стали. Концы штанги прикреплены к кронштейнам нижних рычагов подвески обоймами 39 через резиновые подушки 32. Сама штанга крепится к лонжеронам 34 двумя кронштейнами 31, в отверстиях которых расположены резиновые втулки. К нижним рычагам подвески крепятся амортизаторы 40. Шток амортизатора проходит через отверстие опорного стакана 17 и крепится гайкой. Между кожухом амортизатора и стаканом, а также между опорной шайбой 19 и стаканом установлены резиновые подушки 18. К нижнему рычагу амортизатор крепится посредством кронштейна 43 и болтов 41, 42.

Ступица 6 колеса установлена на цапфе поворотного кулака на двух конических подшипниках 1, которые поджимаются регулировочной гайкой 3. Между гайкой и наружным подшипником установлена упорная шайба 4 с усиком, входящим в паз цапфы, за счет чего она удерживается от проворачивания при затягивании гайки. С внутренней стороны в гнезде ступицы установлен самоподжимной сальник 7. Снаружи полость ступицы закрывается колпаком 2, который запрессовывается в ступицу. К фланцу ступицы крепится двумя направляющими штифтами тормозной диск 8 и поджимное кольцо, а болтами – диск колеса.

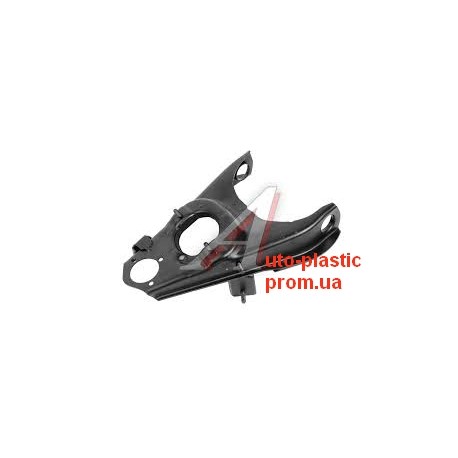

Рычаг нижний левый ВАЗ 2101, ВАЗ 2102,ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Код: СЛ-2101-2904021-ВИС-С
