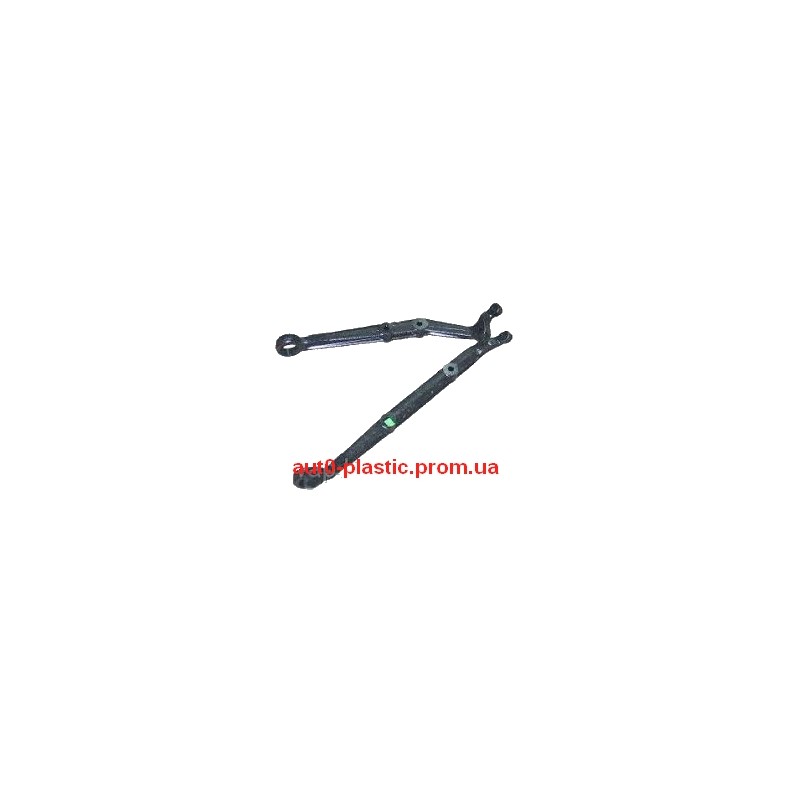

Рычаг ВАЗ 2123 Нива Шевроле нижний левый АвтоВАЗ

Верхний и нижний рычаги имеют сходную конструкцию: на концах «вилки» выполнены цилиндрические проушины под резинометаллические шарниры (сайлент-блоки), а с противоположной стороны – площадка с тремя отверстиями для крепления шаровой опоры. На передней ветви верхнего рычага имеется прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге – четыре отверстия для крепления нижней опорной чашки пружины. Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы и унифицированы с верхними шаровыми опорами подвески заднеприводных ВАЗов. Опора крепится к рычагу вместе с пыльником и прижимной пластиной тремя болтами с пружинными шайбами и гайками. Резьбовые концы пальцев как верхней, так и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака. Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры пальцев шаровых опор.

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров (ограниченного их упругостью). Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес (см. ниже). Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы: меньшая (плоская) – с внутренней стороны, большая (выпуклостью наружу) – с внешней. Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только при сжатой подвеске (на нагруженном автомобиле), иначе шарнир установится неправильно и быстро выйдет из строя.

Рычаг ВАЗ 2123 Нива Шевроле нижний левый АвтоВАЗ

Код: ЛЛ-21230-2904021-01-ВАЗ
