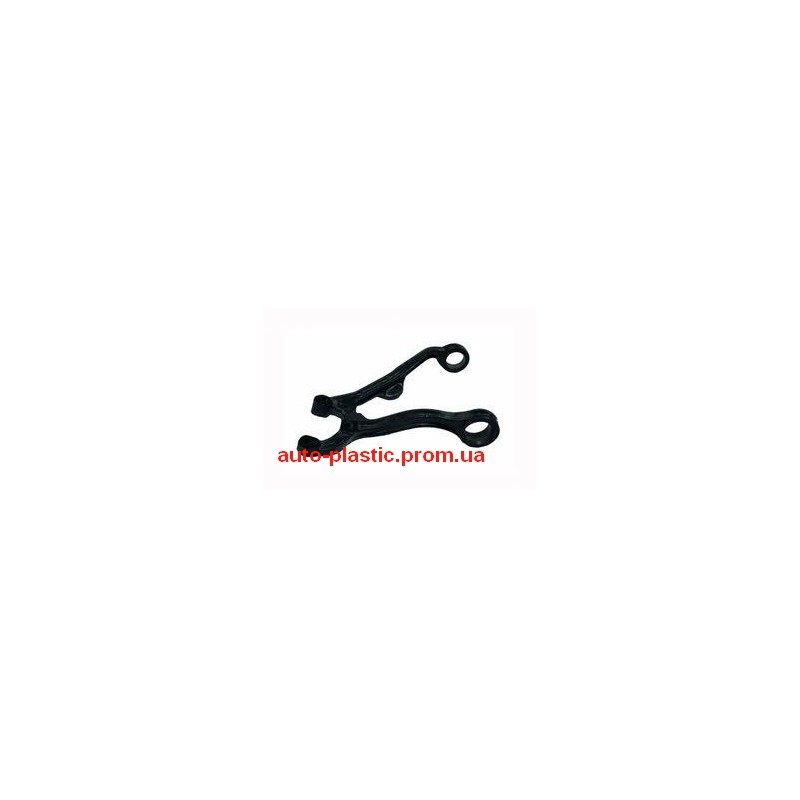

Рычаг ВАЗ 2121, 21213 Нива верхний правый АвтоВАЗ

Верхний и нижний рычаги имеют сходную конструкцию: на концах «вилки» выполнены цилиндрические проушины под резинометаллические шарниры (сайлент-блоки), а с противоположной стороны – площадка с тремя отверстиями для крепления шаровой опоры. На передней ветви верхнего рычага имеется прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге – четыре отверстия для крепления нижней опорной чашки пружины. Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы и унифицированы с верхними шаровыми опорами подвески заднеприводных ВАЗов. Опора крепится к рычагу вместе с пыльником и прижимной пластиной тремя болтами с пружинными шайбами и гайками. Резьбовые концы пальцев как верхней, так и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака. Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры пальцев шаровых опор.

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров (ограниченного их упругостью). Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес (см. ниже). Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы: меньшая (плоская) – с внутренней стороны, большая (выпуклостью наружу) – с внешней. Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только при сжатой подвеске (на нагруженном автомобиле), иначе шарнир установится неправильно и быстро выйдет из строя.

Ось верхнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага. Так же, как и верхние, нижние шарниры стянуты между двумя шайбами, но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких). Толщина пакета шайб подбирается на заводе, при демонтаже подвески необходимо запомнить их число и расположение. Изменять число и расположение шайб допустимо лишь при необходимости восстановления геометрии подвески (например, после ДТП, замены поперечины и т.п.). При этом расстояние между наружной шайбой и отбортовкой втулки резинометаллического шарнира после затяжки его гайки должно быть в пределах 3–7,5 мм. В том случае, если невозможно отрегулировать угол продольного наклона оси поворота (см. ниже) при исправных деталях подвески, можно перенести часть шайб с одного конца рычага на другой.

Рычаг ВАЗ 2121, 21213 Нива верхний правый АвтоВАЗ

Код: СЛ-21210290410000-ВАЗ
