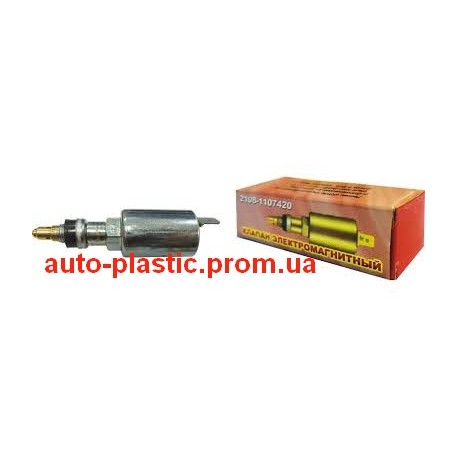

Клапан электромагнитный карбюратора ВАЗ 2108, 2109, 21099, 1111

Схема соединений системы управления электромагнитным клапаном карбюратора:
1 – катушка зажигания; 2 — концевой выключатель в карбюраторе; 3—блок управления; 4 — электромагнитный клапан; 5 — монтажный блок; 6 — выключатель зажигания

Когда концевой выключатель карбюратора не замкнут на «массу», т. е. первая дроссельная заслонка не закрыта, то блок управления подает напряжение на электромагнитный клапан при любой частоте вращения коленчатого вала. Если же концевой выключатель замкнут на «массу» (заслонка полностью закрыта), то в этом случае включение электромагнитного клапана зависит от частоты вращения коленчатого вала. Если в момент закрытия первой дроссельной заслонки частота вращения была выше 2100 об/мин, то блок управления отключит электромагнитный клапан, а включит его только при снижении частоты вращения до 1900 об/мин

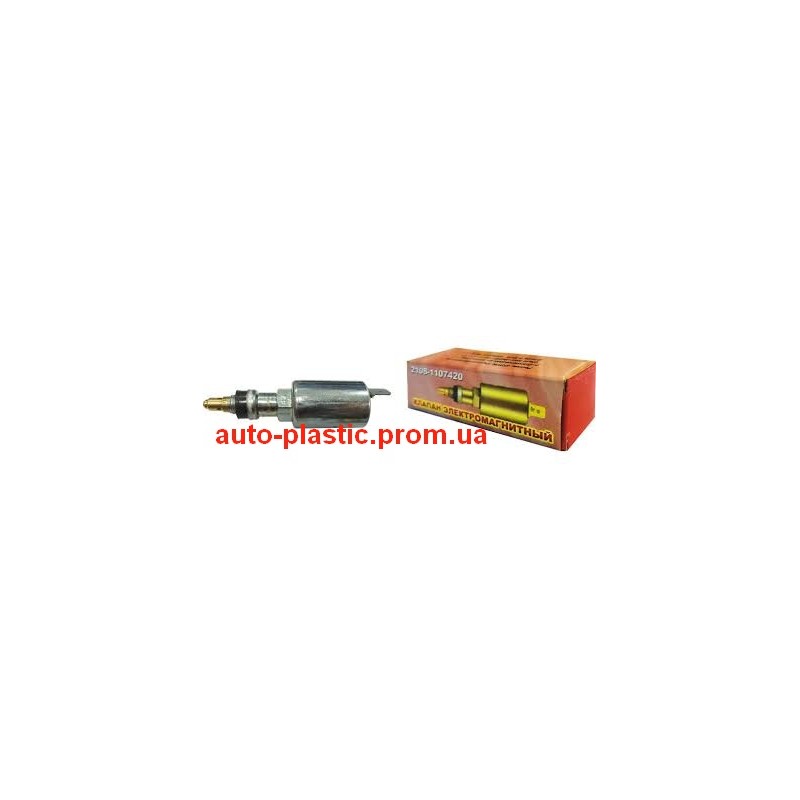

Клапан электромагнитный карбюратора ВАЗ 2108, 2109, 21099, 1111

Код: ЛЛ-21080-1107420-ДААЗ
