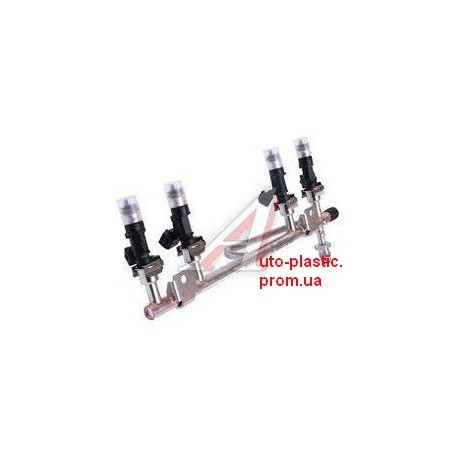

Рампа форсунок, топливная рампа, ВАЗ 2123 Нива Шевроле с форсунками в сборе (Роберт Бош)

Чтобы не смешать детали разных форсунок, рекомендуется разбирать и собирать их поочередно. При проверке надо соблюдать осторожность, так как попадание струи топлива на кожу рук вызывает долго незаживающую рану. Обтирать детали форсунки можно только салфетками из бязи или батиста.

Проверка отсутствия засорения отверстии в соплах. Форсунку закрепляют на стенде, удаляют из системы воздух, краном 7 (см. рис. 1) выключают манометр 8, под форсунку кладут бумагу и резко впрыскивают топливо. Если на бумаге прорванных мест или следов от струй топлива будет меньше, чем отверстий в распылителе, это означает, что часть отверстий засорена.

Для прочистки отверстий форсунку разбирают, промывают в керосине, нагар с наружных поверхностей снимают при помощи деревянного скребка, отверстия прочищают стальной проволокой (диаметр которой должен быть меньше диаметра сопловых, отверстий на 0,05 — 0,1 мм) и только затем собирают форсунку.

Прочищать отверстия без разборки форсунки не разрешается, так как в этом случае грязь останется внутри форсунки.

Если диаметры отверстий сопла увеличились на 10 - 12% па сравнению с номинальным размером или отличаются друг от друга на ±5%, то сопла заменяют.

Проверка плотности пары игла — направляющая втулка. Плотность посадки иглы в ее направляющей проверяют следующим образом:

• пружину форсунки затягивают таким образом, чтобы давление открытия иглы соответствовало указанному в инструкции по эксплуатации двигателя или в его паспорте;
• создают давление в форсунке, несколько превышающее оговоренное инструкцией, и по секундомеру определяют время падения давления на 50 кгс/см² от установленного;
• время, за которое давление упадет на 50 кгс/см², указывается в инструкции по эксплуатации двигателя и должно быть не меньше 15 сек для новых распылителей и 5 сек для распылителей, бывших в употреблении.

Рампа форсунок, топливная рампа, ВАЗ 2123 Нива Шевроле с форсунками в сборе (Роберт Бош)

Код: СЛ-21230114401010-ВАЗ

В нашем магазине Vazprofi.com.ua можо приобрести по самым выгодным ценам качественные товары извесных российских брендов "Авто Ваз","СААЗ"КАМПЛАСТ","ТЕХНОПЛАСТ",@SS20 Технолоджи@по скольку наши партнеры качественные Российские предприятия.Компания Vazprofi.com.ua.Не работает с Китайскими и Турецкими фирмами.95% нашего товара производства концерна Авто Ваз или поставщиков конвеера Авто Ваза
