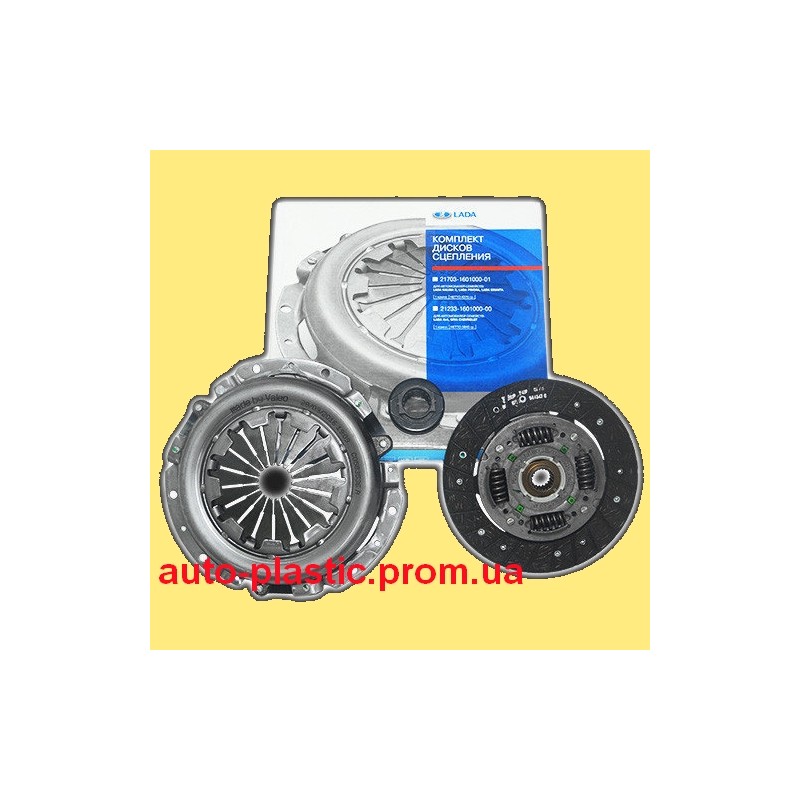

Сцепление ВАЗ 1118 Калина, 1,6 8 кл. ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 VALEO в сборе

Про такое узел автомобиля как сцепление знают наверняка все. И многие знают, что нужно оно для возможности безопасного переключения передач и при начале движения автомобиля. Но как же устроено сцепление, этот довольно капризный в освоении в автошколе узел?

Ранее, в статье «Сцепление автомобиля», мы говорили о предназначении и классификации сцеплений. Теперь рассмотрим подробнее устройство и принцип работы самого распространенного типа сцепления — фрикционного сухого однодискового.

Устройство фрикционного сухого сцепления

Сухое фрикционное сцепление состоит из следующих основных частей:

- Маховик;
- Нажимной диск («корзина» сцепления);
- Ведомый диск (диск сцепления);
- Выжимной подшипник (подшипник выключения сцепления) и нажимная муфта;
- Детали привода сцепления.

. Маховик закреплен непосредственно на коленчатом валу двигателя и именно через него производится передача крутящего момента на трансмиссию. Сегодня обычно используются двухмассовые маховики: одна его часть крепится на коленвале, а вторая играет роль ведущего диска сцепления — на ней закреплены фрикционные накладки, за счет которых обеспечивается вращение ведомого диска. Части маховика соединены через пружины, выполняющие функции демпферов, снижающих уровень вибраций.

Нажимной диск («корзина»). Этот узел состоит из корпуса (который по форме напоминает корзину, за что и получил свое название) и непосредственно нажимного диска, соединенного с корпусом через пружину (или пружины). Пружины постоянно прижимают нажимной диск к ведомому диску, за счет чего и производится передача крутящего момента от двигателя коробке передач. В «корзине» могут использоваться несколько пружин, расположенных по кругу, однако сейчас чаще применяется одна пружина (диафрагма), состоящая из ряда тангенциальных (расположенных по радиусу) пластин. С одной стороны пластины соединены с корпусом, а в центре — с выжимным подшипником. Корзина жестко закреплена на маховике, вращаясь с ним как единое целое.

Ведомый диск. Расположен между маховиком и нажимным диском, его ступица надета на первичный вал коробки передач. Диск имеет сборную конструкцию: его основу составляет металлический диск, на котором с двух сторон находятся фрикционные накладки. Также в диске предусмотрены демпфирующие пружины, которые смягчают удары и делают передачу крутящего момента более плавной.

Выжимной подшипник и нажимная муфта. Это подшипник особой конструкции, который упирается в центральную часть диафрагменной пружины и производит ее сжатие при выжимании сцепления. Выжимной подшипник здесь необходим по простой причине: корзина вращается вместе с маховиком, и если бы не было подшипника, нажимная муфта подвергалась бы сильному износу. Наличие подшипника решает эту проблему, так как муфта давит на его внешнюю часть, которая не вращается, а усилие на пружину передается через внутреннее кольцо.

Детали привода сцепления. Это компоненты включения и выключения сцепления. Сюда входят вилка выключения сцепления (с ее помощью движется нажимная муфта), тросы (механический привод), гидроцилиндры и трубки (гидропривод), педаль и т.д.
