Диск сцепления ВАЗ 2106 Нива 2121 Тайга 21213 ВИС

ВАЗ 2106 Нива 2121 Тайга 21213 описание сцепления

Сцепление предназначено для плавного соединения коленчатого вала двигателя с трансмиссией при трогании автомобиля с места и для их разъединения при переключении передач. Оно предохраняет детали трансмиссии от поломок при динамических нагрузках. Для этого на ведомом диске сцепления смонтирован демпфер (гаситель крутильных колебаний). На автомобиле ВАЗ 2106 установлено однодисковое, сухое сцепление, с центральной нажимной пружиной и гидравлическим приводом. Оно установлено на маховике, внутри алюминиевого картера, закрепленного на блоке цилиндров. Сцепление постоянно замкнуто (включено); выключается оно нажатием на педаль выключения сцепления.

Сцепление состоит из ведущей и ведомой частей и привода выключения.

Ведущая часть сцепления – неразборный узел («корзина») включает в себя три основные детали: кожух сцепления, нажимной диск и диафрагменную нажимную пружину. Рабочая поверхность нажимного диска шлифованная, с неплоскостностью не более 0,06 мм.

Ведущая часть сцепления ВАЗ 2106 отбалансирована. Допустимый дисбаланс не должен превышать 250 кгс.мм.

Ведомая часть сцепления расположена на шлицах ведущего (первичного) вала коробки передач. Она представляет собой ведомый диск в сборе с фрикционными накладками и гасителем крутильных колебаний (демпфером). Ведомый диск – стальной, разделен радиальными прорезями на двенадцать секторов, которые изогнуты поочередно в разные стороны. К секторам ведомого диска, независимо друг от друга приклепаны две фрикционные накладки. Ведомый диск соединен со своей ступицей через демпфер, гасящий крутильные колебания трансмиссии при резких изменениях нагрузки. При износе фрикционных накладок (когда расстояние от поверхности накладки до заклепок менее 0,2 мм) целесообразно заменять диск новым в сборе, так как к этому времени, как правило, изнашиваются элементы демпфера и другие детали. Диск также заменяем при биении в зоне накладок более 0,5 мм, их короблении, растрескивании, замасливании (течь масла через манжеты со стороны двигателя или коробки передач).

Гидравлический привод выключения сцепления состоит из главного цилиндра выключения сцепления, «рабочего» цилиндра, вилки, муфты, подшипника, бачка и педали выключения сцепления. Бачок и гидроцилиндры привода соединены между собой трубопроводами. В гидроприводе сцепления используется тормозная жидкость.

При плавном включении под воздействием пружин нажимной диск притирается к ведомому. Автомобиль трогается с места, когда оба эти диска притерлись, то есть соприкоснулись и стали вращаться в одном направлении. В устройстве сцепления может быть как один ведомый диск, так и два; называются они, соответственно, однодисковыми и двухдисковыми. Так, первые применяются в основном на легковом транспорте,  на грузовом с небольшой грузоподъемностью, а также на коммерческой технике и автобусах. Они имеют наиболее простое устройство и невысокую цену, надежные и компактные, при этом обладают высокой износостойкостью; их просто обслуживать, демонтировать и ремонтировать. На большинство автомобилей отечественного производства устанавливаются так называемые сухие фрикционные сцепления. В их устройстве выделяется группа деталей, которая осуществляет включение, отсоединение и привод сцепления. Так, включение происходит под влиянием действия пружин, тогда как выключение происходит посредством преодоления этой силы при нажатии на педаль. Фрикционные сцепления, в зависимости от типа пружин, бывают разными. Главное различие - в самих пружинах. В сцеплении они могут быть периферийными, а также диафрагменными. Более распространенный тип сцепления - у механических трансмиссий, установленных на современные легковые автомобили: с диафрагменной пружиной. Что же касается двухдисковых сцеплений, то они получили широкое распространение в грузовых автомобилях, так как из-за большой массы транспортного средства необходимо увеличивать площадь поверхности трения, оставляя при этом внешние размеры сцепления неизменными

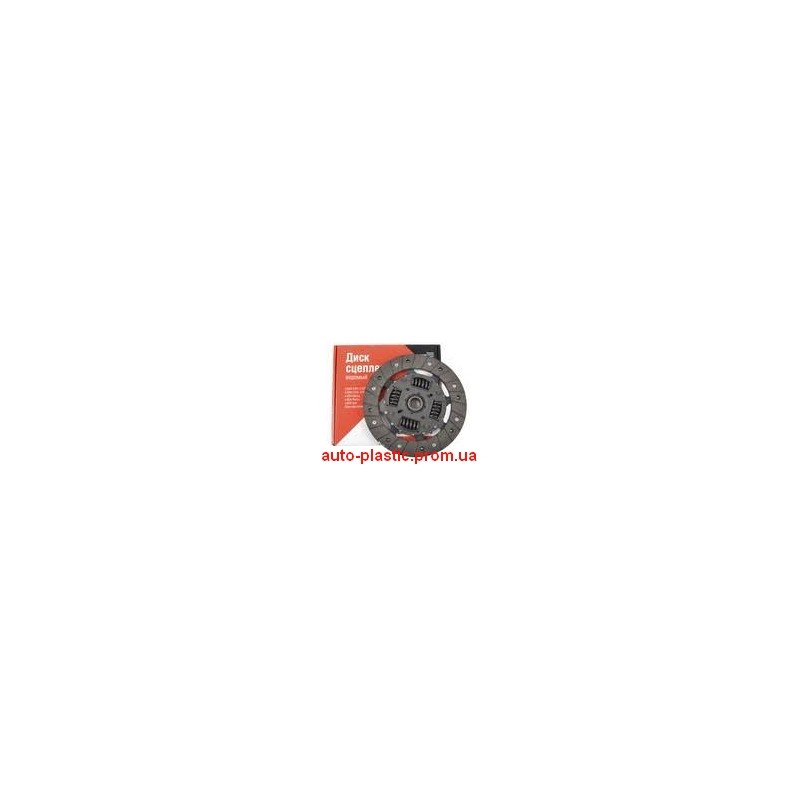

Диск сцепления ВАЗ 2106, ВАЗ 2121, ВАЗ 21213 Нива ВИС
