Как в автомобиле с передним приводом обеспечить передачу крутящего момента на управляемые колеса, которые постоянно меняют свое положение? Эта задача решается с помощью ШРУС — шарнира равных угловых скоростей, который автовладельцам больше известен как «граната». О назначении ШРУС, его устройстве и особенностях работы Вы узнаете из этой статьи.

Как передать крутящий момент без потерь?

У переднеприводных автомобилей есть масса достоинств, однако такие машины ставят перед конструкторами сложную задачу: как передать крутящий момент на колеса, которые одновременно служат для управления? Действительно, передние колеса отклоняются от продольной оси на угол до 35-37°, и обычные способы передачи крутящего момента здесь просто неприемлемы.

Первое решение, которое пришло в голову конструкторам — обычный карданный шарнир. Однако он, как выяснилось, может нормально работать при углах отклонения не более 12°, при больших углах в карданной передаче теряется мощность, вращение становится неравномерным, появляется вибрация и прочие неприятности. Поэтому пришлось изобретать специальное устройство, которое лишено недостатков кардана, и в 20-х годах прошлого века появился ШРУС — шарнир равных угловых скоростей.

Именно Шрус стал использоваться для передачи крутящего момента на управляемые колеса в переднеприводных автомобилях. Также ШРУСы находят применение и в заднеприводных машинах, в которых мост жестко закреплен, но подвеска колес независимая.

Типы ШРУС

За прошедшее столетие было создано множество конструкций ШРУС, однако далеко не все из них получили распространение. Сегодня более или менее широко используются следующие типы шарниров:

- Шариковые (также известны, как шарниры «Рцеппа» — по фамилии их создателя Альфреда Рцеппа);
- Шарниры типа «Трипод» (Tripod);
- Спаренные карданные шарниры;
- Кулачковые (сухариковые) шарниры.

В современных легковых автомобилях работают шариковые ШРУС, некоторое распространение получили и шарниры типа «Трипод». Кулачковые и спаренные карданные шарниры находят применение в грузовых автомобилях, тракторах и спецтехнике.

Устройство ШРУС

Наиболее распространенные шариковые и триподные ШРУС имеют принципиальные конструктивные отличия.

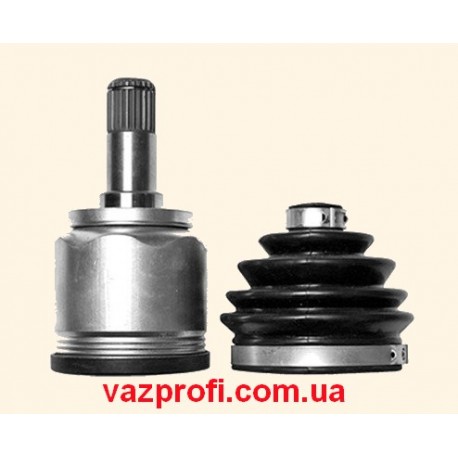

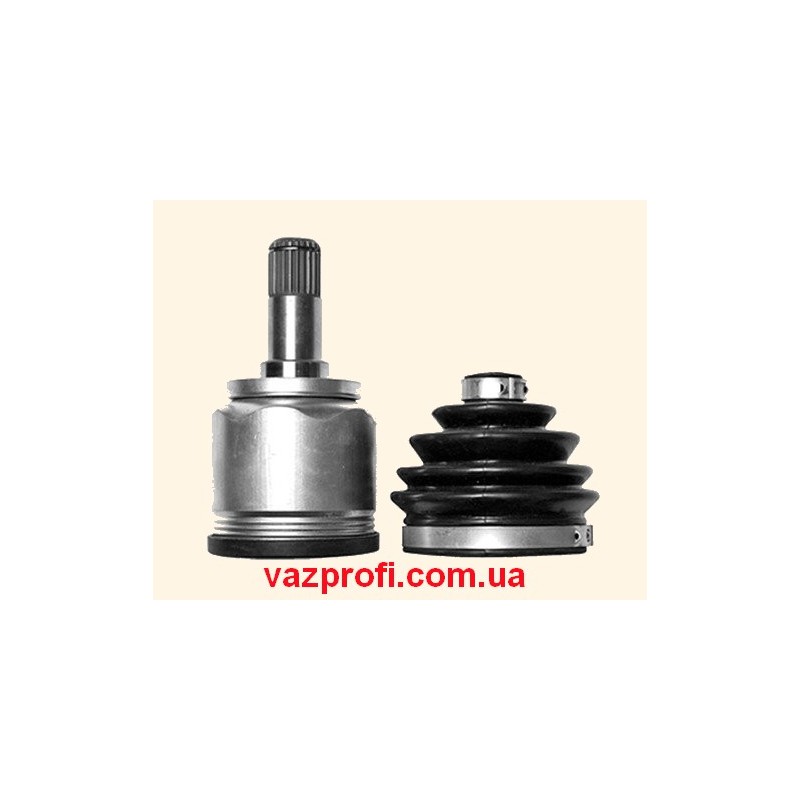

Шариковый ШРУС. Состоит из корпуса, внутри которого имеются канавки (корпус образует наружную обойму), внутренней обоймы с канавками, сепаратора и шести шариков. Шарики зажаты в канавках между обоймами и удерживаются от «разбегания» сепаратором. Корпус ШРУС имеет короткий вал со шлицами, внутренняя обойма также имеет шлицевое соединение для установки приводного вала. Нужно отметить, что у внешнего ШРУС канавки радиусные, а у внутреннего — прямые. Почему это так — будет сказано ниже.

ШРУС типа «Трипод». Существует два типа триподных шарнира — универсальные и жесткие. Универсальный ШРУС состоит из корпуса с тремя канавками, напрессованной на вал трехлучевой опоры и трех роликов с шаровой поверхностью, закрепленных с помощью подшипников на пальцах опоры. Вал с трехлучевой опорой и роликами вставлен в корпус так, что ролики могут перемещаться по канавкам. В жестких шарнирах трехлучевая опора с роликами закреплена внутри корпуса, с опорой контактирует вилка, в которой сделаны три паза — в них движутся ролики. Универсальные триподные ШРУС используются только в качестве внутренних, жесткие — в качестве внешних.

ШРУС любого типа нуждается в постоянной смазке. Для этого используются специальные пластичные смазочные материалы, заполняющие внутреннее пространство шарнира. Для того чтобы предотвратить выдавливание смазки, а также обеспечить защиту от пыли и грязи, ШРУС герметично закрыт резиновым гофрированным пыльником, что позволяет пыльнику изгибаться вместе с шарниром и сохранять при этом герметичность.
