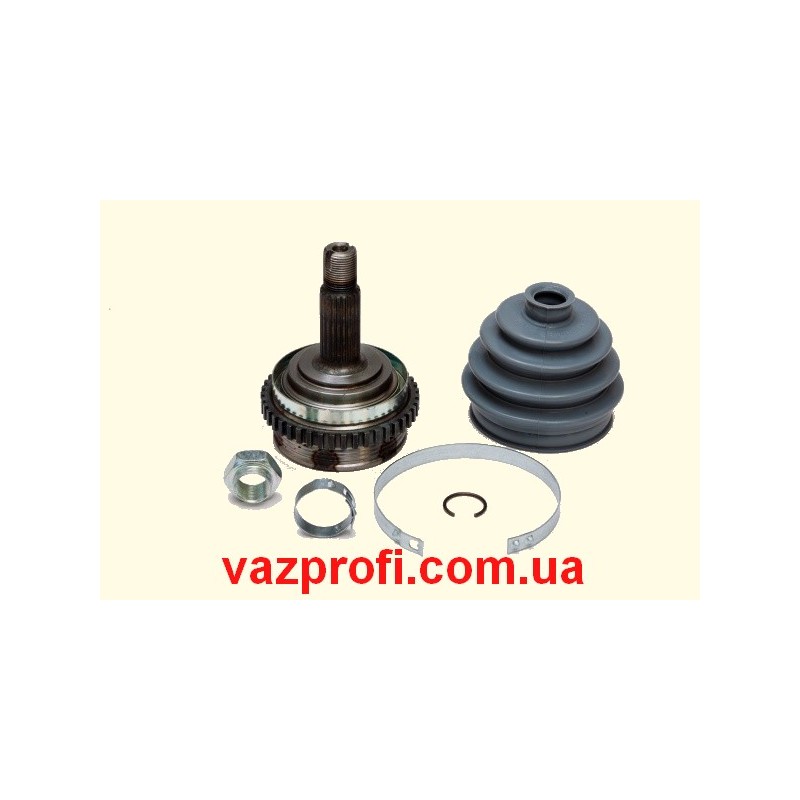

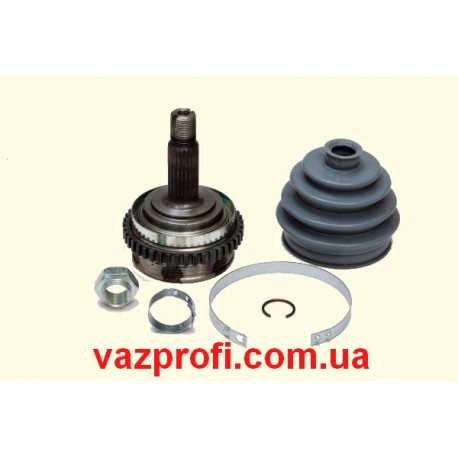

Шрус наружный, гранта ВАЗ 1118 Калина, ВАЗ 2170 Приора под АБС АвтоВАЗ

Шарнир равных угловых скоростей обеспечивает передачу крутящего момента при углах поворота до 70 градусов относительно оси. ШРУСы изредка называют «гомокинетическими шарнирами».

ШРУС: зачем в машине граната?

Как в автомобиле с передним приводом обеспечить передачу крутящего момента на управляемые колеса, которые постоянно меняют свое положение? Эта задача решается с помощью ШРУС — шарнира равных угловых скоростей, который автовладельцам больше известен как «граната». О назначении ШРУС, его устройстве и особенностях работы Вы узнаете из этой статьи.

Устройство ШРУС

Наиболее распространенные шариковые и триподные ШРУС имеют принципиальные конструктивные отличия.

Шариковый ШРУС. Состоит из корпуса, внутри которого имеются канавки (корпус образует наружную обойму), внутренней обоймы с канавками, сепаратора и шести шариков. Шарики зажаты в канавках между обоймами и удерживаются от «разбегания» сепаратором. Корпус ШРУС имеет короткий вал со шлицами, внутренняя обойма также имеет шлицевое соединение для установки приводного вала. Нужно отметить, что у внешнего ШРУС канавки радиусные, а у внутреннего — прямые. Почему это так — будет сказано ниже.

ШРУС типа «Трипод». Существует два типа триподных шарнира — универсальные и жесткие. Универсальный ШРУС состоит из корпуса с тремя канавками, напрессованной на вал трехлучевой опоры и трех роликов с шаровой поверхностью, закрепленных с помощью подшипников на пальцах опоры. Вал с трехлучевой опорой и роликами вставлен в корпус так, что ролики могут перемещаться по канавкам. В жестких шарнирах трехлучевая опора с роликами закреплена внутри корпуса, с опорой контактирует вилка, в которой сделаны три паза — в них движутся ролики. Универсальные триподные ШРУС используются только в качестве внутренних, жесткие — в качестве внешних.

ШРУС любого типа нуждается в постоянной смазке. Для этого используются специальные пластичные смазочные материалы, заполняющие внутреннее пространство шарнира. Для того чтобы предотвратить выдавливание смазки, а также обеспечить защиту от пыли и грязи, ШРУС герметично закрыт резиновым гофрированным пыльником, что позволяет пыльнику изгибаться вместе с шарниром и сохранять при этом герметичность.

В нашем магазине Vazprofi.com.ua можно приобрести по самым выгодным ценам качественные товары извесных российских брендов "Авто Ваз","СААЗ"КАМПЛАСТ","ТЕХНОПЛАСТ",@SS20 Технолоджи@по скольку наши партнеры качественные Российские предприятия.Компания Vazprofi.com.ua.Не работает с Китайскими и Турецкими фирмами.95% нашего товара производства концерна Авто Ваз или поставщиков конвеера Авто Ваза.
